Ürün Tanıtımı

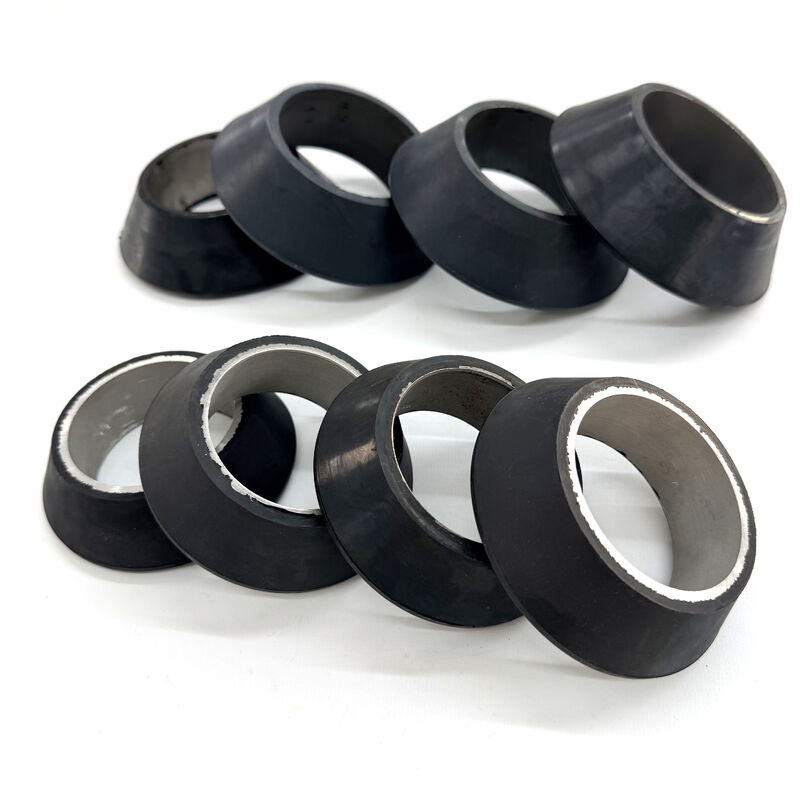

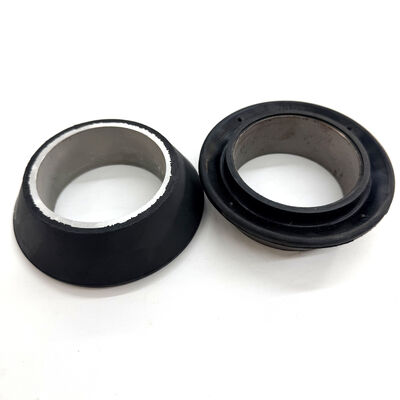

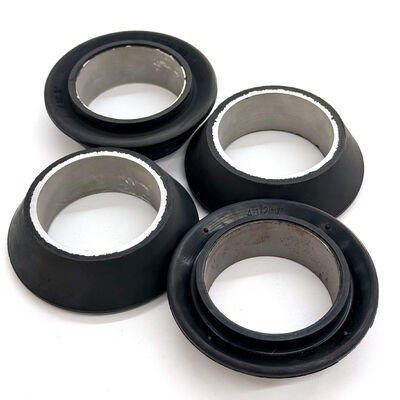

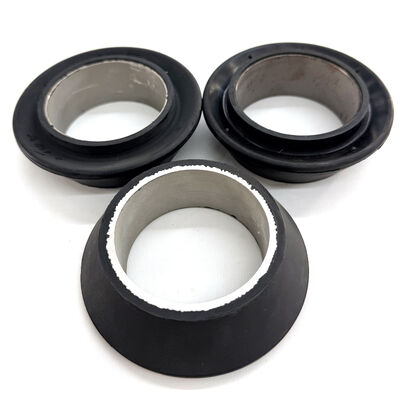

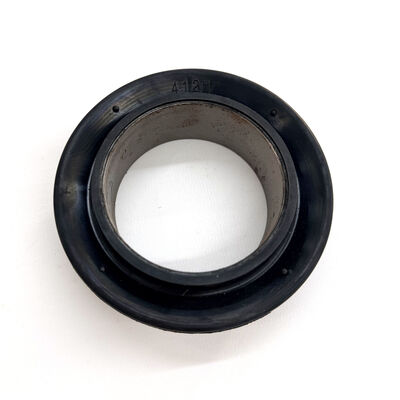

4,5 inç V Stil Swab Kabı, muhafazada ve geniş çaplı borularda hafif ila orta yükte sıvı geri kazanımı için tasarlanmış çok yönlü ve son derece esnek bir araçtır. Sıvıyla çalıştırılan tasarımıyla bilinen V tarzı kap, minimum hidrostatik basınç altında genişleyen duyarlı bir sızdırmazlık dudağına sahiptir. Bu model, kum, silt veya diğer askıda katı maddeler içeren kuyular için özel olarak tasarlanmıştır; çünkü esnek profili, kaldırma sırasında tutarlı bir sızdırmazlık sağlarken çalışma sırasında birikintileri etkili bir şekilde atlayabilir. Entegre çelik takviyeli kesici uç, dudak esnekliğinden ödün vermeden 4,5 inç çaplar için gerekli taban stabilitesini sağlar.
Teknik Özellikler
Nominal Boyut: 4,5 inç
Fincan Stili:V Tipi (Hafif ila Orta Yük)
Çalıştırma Türü:Sıvıyla Çalıştırılan Esnek Dudak
Takviye:Çelik Takviyeli Taban Eklemesi
Malzeme:Premium Aşınmaya Dirençli Nitril (NBR)
Sıvı Yükü Uygunluğu:Hafif ila Orta
|
Nom. Dış Çap (inç)
|
Çekirdek ve Açıklama
|
Fincan Dış Çapı
|
Kupa Kimliği
|
|
1.900" ( 1-1/2")
|
Çelik Çekirdekli Swab Kabı
|
1.530"
|
0,902"
|
|
2-3/8" (2")
|
Çelik Çekirdekli Swab Kabı
|
1.980"
|
1.120"
|
|
2-7/8" ( 2-1/2")
|
Çelik Çekirdekli Swab Kabı
|
2.410"
|
1.334"
|
|
3.850"
|
Çelik Çekirdekli Swab Kabı
|
3.850"
|
2.495"
|
|
3.900"
|
Çelik Çekirdekli Swab Kabı
|
3.900"
|
2.495"
|
|
4-1/2"
|
Çelik Çekirdekli Swab Kabı
|
4.062"
|
2.495"
|
|
4.610"
|
Çelik Çekirdekli Swab Kabı
|
4.610"
|
2.495"
|
|
4.720"
|
Çelik Çekirdekli Swab Kabı
|
4.720"
|
2.495"
|
|
4.850"
|
Çelik Çekirdekli Swab Kabı
|
4.850"
|
2.495"
|
|
5-1/2"
|
Çelik Çekirdekli Swab Kabı
|
4.970"
|
2.495"
|
|
7"
|
Çelik Çekirdekli Swab Kabı
|
6.450"
|
3.500"
|
|
4-1/2"
|
Çelik Çekirdek, Ağır Hizmet Swab Kabı
|
4.062"
|
2.495"
|
Temel Özellikler ve Mühendislik Avantajları
1. Üstün Kum ve Enkaz Toleransı: V tarzı kabın ince, esnek dudağı kum yüklü sıvılarda olağanüstü etkilidir. Kabın daha sert, ağır yüklü kaplara zarar verebilecek partikülleri ve kireç oluşumunu geçmesini sağlar.
2. Akışkanla Etkinleştirilen Sızdırmazlık: V şeklindeki geometri, sızdırmazlık dudağının akışkan kolonunun ağırlığı nedeniyle mahfaza duvarına doğru zorlanmasını sağlar. Bu tasarım, daha düşük sıvı seviyelerinde veya daha hafif yüklerde bile pozitif bir sızdırmazlık sağlar.
3. Taban Stabilitesi için Çelik Uç: 4,5 inç boyutunda çelik uç, mandrel üzerindeki kap tabanının yapısal bütünlüğünü korumak, üst dudağın oldukça esnek kalmasını sağlarken ekstrüzyonu önlemek için kritik öneme sahiptir.
4. İniş Kolaylığı: Esnek profili nedeniyle V tipi kap, iniş sırasında daha az dirençle karşılaşır ve kuyu bakım operasyonlarında daha hızlı yolculuk sürelerine olanak tanır.
Mevcut tüm Swab bardak türleri
TA stili: TA, çoğu boyuttaki boru veya sondaj borusunda kullanılmak üzere çelik veya alüminyum bir burç etrafına inşa edilmiş orta yükte bir Swab Kabıdır. Yük altındayken, maksimum kaldırma kapasitesi ve minimum aşınma için katı bir kauçuk kütle oluşturacak şekilde sıkışacaktır. Yeni geliştirilen bir kauçuk bileşiğinden üretilen bu kaplar, müşterilerimize yüksek kaliteli bir Kuzey Amerika ürünü sunmaktadır. Özel Frac Fluid bileşiğimiz en üst düzey dayanıklılık ve performans için geliştirilmiştir. Bu Frac Swab Kapları en zorlu koşullar altında performans gösterecek şekilde tasarlanmıştır.
MV stili: Shanghai Qinuo, hem nitril hem de kırılabilir akışkan kauçuk bileşiğinde popüler Guiberson* profilli MV Swab Kupası'nı sunuyor. Kapta, dar noktalardan geçmesine ve yük miktarını kontrol etmesine olanak tanıyan çok sayıda yukarı dönük dudaklı alüminyum veya çelik bir burç bulunur. Askıda kum bulunan akışkanlarda çok verimlidir.
V stili: Shanghai Qinuo, V Serisi Swab Kabını, yüksek konsantrasyonda asılı kum içeren sıvılarda kullanıma uygun, hafif ve ağır hizmet tipi tamamen kauçuk bir kapta taşır. Yukarı dönük dudaklar dar noktalardan kolayca geçer ve aşırı yükleri boşaltmak için ters döner. Kullanılan bardak sayısı koşullara göre değişecektir.
Özel Frac Fluid bileşiğimiz mükemmel aşınma direncine, yüksek gerilme mukavemetine ve kimyasal saldırılara karşı olağanüstü dirence sahiptir.
TUF tarzı: GE-TUF kabının tasarımı, kabın şeklini koruyan dahili metal takviyesiyle, bunu derin sıcak kuyular veya kaba ve korozyona uğramış borular ve mahfaza için mükemmel bir seçim haline getirir. Ağır yükler için yeterince güçlü olan esnekliği, aynı zamanda hafif yük durumlarında çalışmasına da olanak tanır.
NUF stili: GE-NUF, maksimum kaldırma kapasitesi sağlayan, tamamı kauçuktan yapılmış ağır bir kaptır. Standart çelik veya alüminyum burçlara bağlanan ve geniş bir boyut yelpazesine sahip olan bu kap, derin kuyu uygulamaları için iyi bir seçimdir. Bu kap, yüksek performans ve ağır yükler için tasarlanmıştır. Özel Frac Fluid bileşiğimizden yapılmış olup en zorlu koşullar altında performans gösterecektir.
Neden Mühendislik Ekibimizle Ortak Olmalısınız?
ISO 9001:2015 Kalite Standartları: Tesisimiz, yüksek hacimli üretim süreçlerinde tekrarlanabilirliği sağlayan sıkı bir Kalite Yönetim Sistemi altında çalışmaktadır.
Şirket İçi Kalıplama ve Tasarım: Mühendislerimiz Üretim Tasarımına (DFM) yardımcı olarak maliyetleri azaltmak ve performansı artırmak için parça geometrisinin iyileştirilmesine yardımcı olur.
SSS
Soru: 4,5 inç kasa için neden RTL tipi yerine V tipi bardağı seçmeliyim?
Cevap: Hafif sıvı yükleriyle çalışıyorsanız veya kuyu deliği kum ve döküntü içeriyorsa V tipini seçin. RTL sert dudaklı ağır yük kabıdır, V tipi ise esneklik ve döküntü toleransı için tasarlanmıştır.
Soru: Bu hafif yük kabındaki çelik parçanın rolü nedir?
Cevap: Çelik parça fincan tabanı için sağlam bir temel sağlar. Daha büyük 4,5 inçlik boyutlarda bu takviye, kabı hidrostatik basınç altında mandrel omzunda sabit tutmak için gereklidir.
Soru: NBR malzemesi ham petrole dayanıklı mıdır?
Cevap: Evet, yüksek dereceli Nitril (NBR) bileşiği ham petrole, dizele ve petrol sahası hidrokarbonlarının çoğuna karşı mükemmel direnç için özel olarak formüle edilmiştir.
